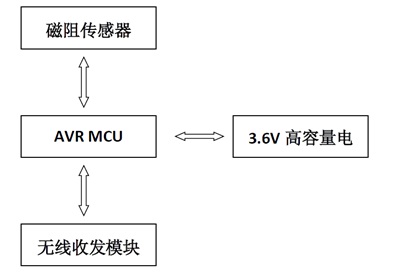

原理方框圖

參考標準

● CJ/T 224-2012 電子遠傳水表標準

● 微功率(短距離)無線電設備技術要求

● GB/T 778-2007 飲用冷水水表和熱水水表

●CJ/T 188-2004 用戶計量儀表數據傳輸技術條件

● JG /T 162-2009 住宅遠傳抄表系統 數據專線傳輸

技術特性

●超低功耗設計，高容量電池供電，使用壽命長

● 采用磁阻傳感器，穩定可靠，數據采集準確率高

●470MHZ 無線通訊接口，施工簡單方便，抄表準確率高

●獨特的電磁波喚醒技術和無線頻率自動校準技術

●自主多級路由，智能組網協議，支持邏輯分網

●環氧樹脂密封，IP68 防水等級

主要功能

●數據采集：

采用磁阻傳感器，無機械接觸，防干擾設計，指針抗抖動。

●報警功能：

發現外界強磁干擾、反轉、電池電壓低時會記錄報警信息并上傳。

●信息記錄：

電子單元記錄信息包括用戶用水量、脈沖數、表倍率、水表狀態信息、電池信息等。

●接口功能：

無線收發接口，應答式抄表，響應時間快，數據一次性上傳，可在管理主站實現水量計費，階梯水價。

●抄表方式：

手持機本地抄表方式、異地遠程抄表方式

●附加功能：

帶有閥門控制接口，增加閥門，可以實現遠程閥控、預付費

●安全防護：

強電電源與水表隔離，防雷設計，滿足電磁兼容性標準

性能參數

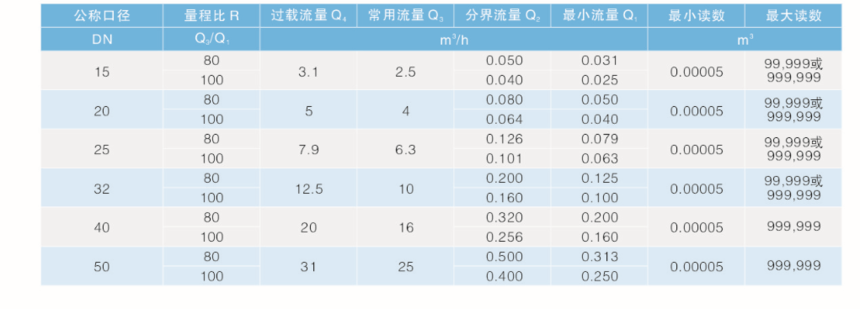

流量技術參數
